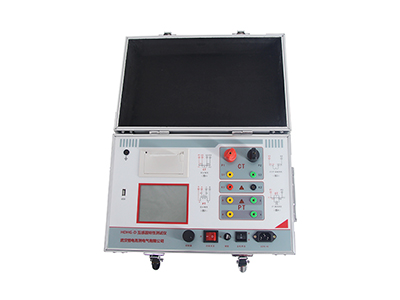

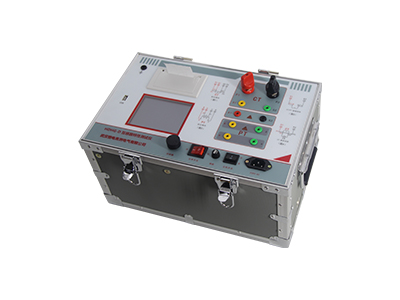

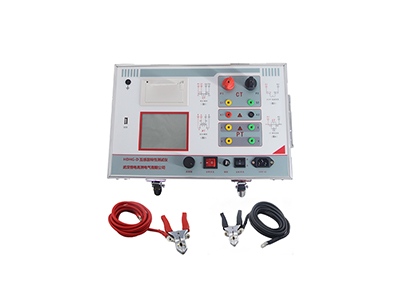

HDHG-D 互感器特性綜合測試儀
該款儀器參考了GB 1207-2006、GB 1208-2006、用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
主頁 > 產品中心 >
該款儀器參考了GB 1207-2006、GB 1208-2006、用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
? ? ? ?該款儀器參考了GB 1207-2006、GB 1208-2006、用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。該款具有HDHG-A型全部功能增加CT/PT角差和比差功能，至高精度0.05%。該款儀器滿足 GB1207、GB1208等規程要求無需外接其它輔助設備，單機即可完成所有檢測項目，主要測試功能有：CT：伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、極性判斷、交流耐壓測試、鐵心退磁。PT：伏安特性（勵磁特性）曲線、自動給出拐點值、變比測量、極性判斷、鐵心退磁、交流耐壓測試。
產品功能
| ?CT? | ?1、伏安特性（勵磁特性）曲線 | ? PT ? | ?1、伏安特性（勵磁特性）曲線 |
| ?2、自動給出拐點值 | ?2、自動給出拐點值 | ||
| ?3、自動給出5%和10%的誤差曲線 | ?3、變比測量 | ||
| ?4、極性判斷 | ?4、極性判斷 | ||
| ?5、一次通流測試 | ?5、比差測量 | ||
| ?6、比差測量 | ?6、角差測量 | ||
| ?7、角差測量 | ?7、交流耐壓測試 | ||
| ?8、交流耐壓測試 | ?8、鐵心退磁 | ||
| ?9、鐵心退磁 |
產品特點
? 1、支持檢測CT和PT。
? 2、滿足 GB1207、GB1208等規程要求。
? 3、無需外接其它輔助設備，單機即可完成所有檢測項目。
? 4、自帶微型快速打印機、可直接現場打印測試結果。
? 5、采用智能控制器，操作簡單。
? 6、大屏幕液晶，圖形化顯示接口。
? 7、按規程自動給出CT/PT（勵磁）拐點值。
? 8、自動給出5%和10%誤差曲線。
? 9、可保存3000組測試資料，掉電后不丟失。
? 10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
? 11、小巧輕便≤22Kg，非常利于現場測試。
產品參數
| 項 ? ?目? | 參 ? ?數? | |
| 工作電源 | AC220V±10%；50Hz | |
| 設備輸出 | 0~1000V(20A峰值)? | |
| 大電流輸出 | 0~600A? | |
| 勵磁測量精度? | ≤0.5%(0.2%*讀數+0.3%*量程)? | |
| 相位測量(角差) | 精度 | ±4min |
| 分辨率? | 0.1min? | |
| 比差 ? |
精度 | ≤0.05%? |
| CT變比測量 | 范圍? | 5000A/1A(25000A/5A)? |
| 精度? | ≤0.5%? | |
| CT變比測量 | 范圍? | 1~500kV |
| 精度? | ≤0.5%? | |
| 工作環境 | 溫度：-10℃~40℃，溫度：≤90%，海拔高度：≤1000m? | |
| 尺寸、重量? | 尺寸：400mm*250mm*250mm，重量：≤22Kg? | |
