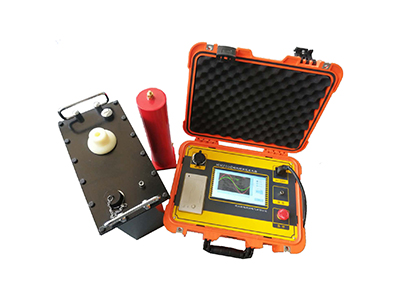

HDVLF 程控超低頻高壓發生器

本產品可替代工頻耐壓。廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗。

在線溝通

產品詳情

? ? ? 超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。電力部門采用了降低試驗頻率，降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一。可廣泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗。

產品特點

? ? ? 1、電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

? ? ? 2、過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。

? ? ? 3、過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精

? ? ? 4、確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。

? ? ? 5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

? ? ? 6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

產品參數

輸出額定電壓	參見表1
輸出頻率	0.1Hz、0.05Hz、0.02Hz
帶載能力	0.1Hz? ? 至大1.1μF
	0.5Hz? ? 至大2.2μF
	0.02Hz ? 至大5.5μF
測量精度	3%
電壓正、負峰值誤差	≤3%
電壓波形失真度	≤5%
使用條件	戶內、戶外；溫度：-10℃—+40℃；溫度：≤85%RH
電源保險管	參加表1
電源	頻率50Hz，電壓200V±5%

? ? 超低頻系列產品表

型號	額定電壓	帶載能力	電源保險管	產品結構/重量
30/1.1	30KV(峰值)	0.1Hz,≤1.1μF	5A	控制器：4kg 升壓器：25kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
50/1.1	50KV(峰值)	0.1Hz,≤1.1μF	10A	控制器：4kg 升壓器：50kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
80/1.1	80KV(峰值)	0.1Hz,≤1.1μF	30A	控制器：4kg 升壓器：50kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
