? ? ? ?消除外界電磁場干擾的辦法如下。
?
? ? ? ?(1) 遠離強電磁場進行測量。
?
? ? ? ?(2) 采用高電壓級的兆歐表，例如使用5000V或10000V的兆歐表進行測量。

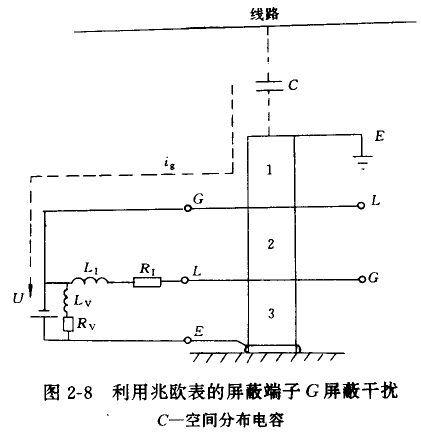

? ? ? ?(3) 利用兆歐表的屏蔽端子G屏蔽。對于兩節及以上的被試品，例如避雷器、耦合電容器，可用圖2-8所示的接線，圖中將端子G接到被測避雷器上一節的法蘭上，這樣，干擾電流由端子G經表的電源入地，而不經過電流線圈，從而避免了干擾電流的影響，對上節避雷器，可將其上法蘭接兆歐表E端子再接地，使干擾電流直接入地(見圖2-8右側接線)。
?

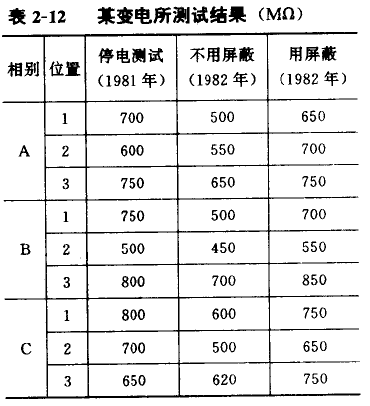

? ? ? ?表2-12列出了某變電所66kV避雷器均壓電阻的測試數據.由表中數據可以看出，使用屏蔽法測得的結果很接近一年前停電測試的數據(經過一年.均壓電阻實際上可能有些變化)，但不用屏蔽測量的結果都明顯偏低，相差100-200MΩ不等。
?? ? ?(4) 選用抗干擾能力強的兆歐表。除上述ZC-30型兆歐表抗干擾能力較強外，中國科技大學生產的GZ-5A 2500/5000型兆歐表的抗干擾能力也較強。廠家曾在某電廠220kV旁路母線干擾場強較高的電容式電壓互感器上作比較測試,GZ-5A型兆歐表的抗干擾能力與美國希波公司指針式高壓兆歐表相近，示值偶爾跳動后再復原，而國產ZC-48-1型指針式高壓兆歐表偏過。
?
? ? ? ?刻度值，表針擺至左端極限位置。順便指出，有人在兆歐表中引入抗干擾電路進行改型，收到良好效果。
?
? ? ? ?(5) 利用整流設備，根據外加電壓和泄漏電流計算絕緣電阻。例如某局在220kV運行母線下無法測量閥式避雷器的絕緣電阻，后來改用整流設備進行測量，獲得滿意結果。
