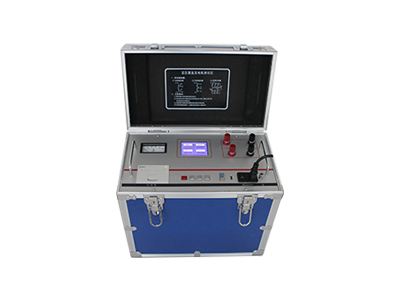

HDZR-20A 變壓器直流電阻測試儀
本儀器適用于各類電力變壓器、互感器繞組等感性、低阻值電阻的測量與分析。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
主頁 > 產品中心 >
? ? ? ?變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀。它具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。
產品特點
? ? ? ?測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體?？刂茊卧ㄟ^控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
? ? ? ?本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。
產品參數
| 測試電流 | 單相 | 1A ?5A ?10A ?20A |
| 三相 | 1A ?5A ?10A ? | |
| 測量范圍 | 單相 | 1A ? ?0mΩ~20Ω |
| 5A ? ??1mΩ~4Ω | ||
| 10A ? ?1mΩ~2Ω | ||
| 20A ? ?1mΩ~1Ω | ||
| 三相 | 1A ?0mΩ~6Ω（每相） | |
| 5A ?1mΩ~1Ω（每相） | ||
| 10A ?1mΩ~0.6Ω(每相) | ||
| 測量準確度 | ±0.2%(滿量程)±2個字 | |
| 至大分辨率 | 0.1μΩ | |
| 數據存儲容量 | 150組 | |
| 電源 | AC 220V±22V,50Hz±2Hz | |
| 工作環境 | 環境溫度：0℃~40℃ 相對溫度：≤80% | |
