變壓器絕緣電阻的操作方法

作者：恒電高測 發布時間：2020-12-30

?? ? ?（1）檢查兆歐表或絕緣測定器本身及測量線的絕緣是否良好。檢查方法是將兆歐表或絕緣測定器的接地端子與地線相連，測量端子與測量線一端相連，測量線另一端懸空，接通絕緣測定器的輸出開關（或搖動兆歐表至額定轉速），絕緣電阻的讀數接近無窮大，瞬時短接的絕緣電阻的讀數為零。

? ? ? ?（2）將被試變壓器高、中、低各繞組的所有端子分別用導線短接，測量前對被測量繞組對地和其余繞組進行放電。

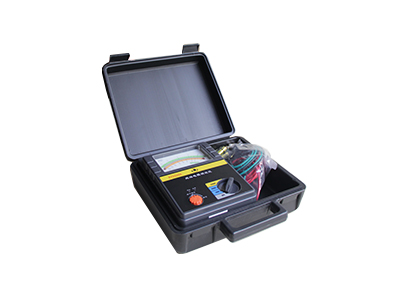

HD系列智能絕緣電阻測試儀

? ? ? ?（3）接通絕緣測定器的輸出開關（或搖動兆歐表至額定轉速），將測量繞組絕緣電阻的回路迅速接通，同時記錄接通的時間。

? ? ? ?（4）當時間達到15s時，立即讀取絕緣R15電阻值，60s時再讀取R60值。如需要測量極化指數時，則應繼續延長試驗時間至10min，并應每隔一分鐘讀取一個值，同時準確作好記錄。

? ? ? ?（5）到達結束時間，從變壓器繞組上取下測量線，并將測量線與地線相連進行放電。

? ? ? ?（6）改變接線，分別完成上述程序?qū)Ω骼@組絕緣電阻的測量。
