用兆歐表測量絕緣電阻時，搖10min的測量結果準，還是搖1min的測

作者：恒電高測 發布時間：2020-12-30

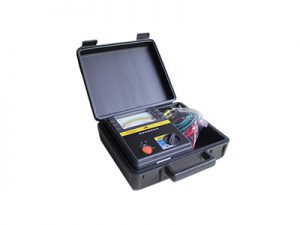

HD3124 智能雙顯絕緣電阻測試儀

? ? ? ?當直流電壓作用于絕緣介質時，在其中流過幾何電容電流、吸收電流和電導電流，隨著加壓時間的增長，這三種電流的總和值下降，后穩定為電導電流.由電導電流(體積)所決定的電阻即是絕緣電阻.當穩定到電導電流的過程就稱為絕緣吸收過程。這一過程的完成決定于時間常數t=RC(R——試品等值電阻;C——試品等值電容)。加壓時間越長，吸收過程完成得越徹底，也就是流過試品的電流越接近于電導電流，因此，加壓時間越長，測量的絕緣電阻越準。但對一般試品，加壓1min后，吸收過程已基本完成，相應的絕緣電阻已基本代表了試品的絕緣狀況.所以一般規定1min的絕緣電阻為試品的絕緣電阻值.但對某些大電容試品，如電力電纜、并聯電容器、大型發電機、大型變壓器等，由于試品電容量大且多為復合介質，極化(吸收)過程往往1min不能完成，所以宜測量10min的絕緣電阻。
