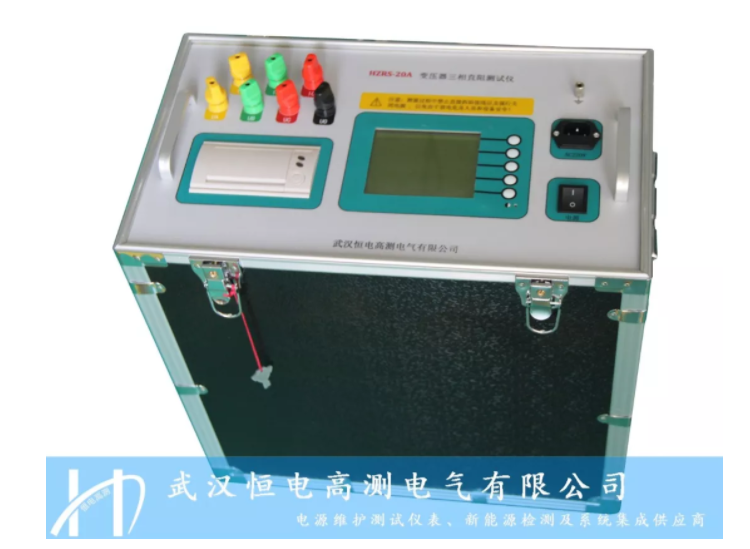

? ? ? ?變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。HDRS-20A 變壓器三相直阻測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小耗電省、測試數據穩定、不受人為因素影響等優點。
? ? ? ?1.電源
? ? ? ?直流電阻快速測試儀為測試提供的電源的兩種：AC220V/DC12V。在強電磁場干擾的情況下，建議好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。
? ? ? ?A.直流電源測試：
? ? ? ?閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟?！辨I，“放電”指示燈亮(若被試品儲存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。
? ? ? ??B.交流電源測試：
?? ? ? ?接上交流AC220V電源，相應指示燈(“充電”指示燈或者“充滿”指示燈)亮，閉臺電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟?！辨I，“放電”指示燈亮(若被試品儲存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。
?? ? ? ?C.充電：
?? ? ? ?接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。儀器在使用交流電源測試的同時也在對機內電池進行充電。(儀器設計了充電保護電路，不會有過充現象產生)
? ? ? ?2.測試線的聯接方法
? ? ? ?將儀器的l+、V+、V——、l——端子與被試品聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。
? ? ? ??在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。
? ? ? ?3.測量
? ? ? ?接好測試線后，閉合電源開關，電源指示燈完,按下“啟?！辨I，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位(mΩ/Ω/kΩ) 。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈好將其短路，以免電磁干擾。
? ? ? ?4.放電
? ? ? ?測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒,否則電感的反電動勢危害人身安全。
