高壓配電線路常用的電力電纜

作者：恒電高測發布時間：2020-12-30

? ? ? ?目前，高壓配電線路常用的電力電纜主要有油浸紙絕緣電力電纜、聚氯乙烯絕緣電力電纜和交聯乙烯絕緣電力電纜3種。
?

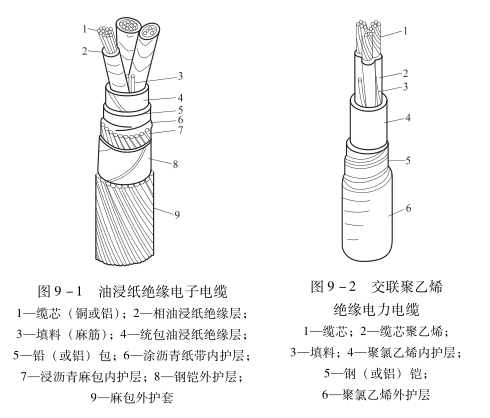

? ? ? ?電纜的結構比較復雜，圖9-1和圖9-2分別表示出兩種電纜的結構情況，而聚氯乙烯絕緣電力電纜和交聯乙烯絕緣電力電纜結構是類似的。電力電纜是由纜芯導體、絕緣層和保護包3部分組成。纜芯導體采用銅或鋁，用以傳導電流。高壓配電用的電纜常常做成3芯，常用的標稱截面為16、25、35、 50、70、95、120、 150、 185. 240、300mm2等。絕緣層采用橡膠、聚氯乙烯、交聯聚乙烯、油浸紙等材料，用做相間絕緣。上述電纜就是以其絕緣層材料來稱呼的，保護包皮的作用主要是防止電纜受到光線、空氣、水分和機械外力的損傷及防止腐蝕。材料常采用鉛、鋁、聚氯乙烯作為包皮，用鋼帶、鋼絲作為鎧裝，用浸瀝青的麻包來防腐。
?
